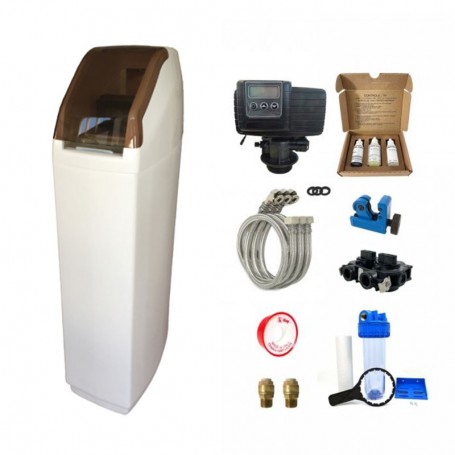

Adoucisseur d'eau 18 litres Pro Steam® by Pentair Fleck 5600 SXT complet avec kit de pose et test TH

Adoucisseur d'eau PENTAIR monobloc 18 L + kit d'installation

Adoucisseur d'eau Pentair équipé d'une vanne Fleck 5600 SXT :

Le modèle 5600 SXT est une vanne de contrôle à hautes performances proposant de multiples options pour des applications d'adoucissement. Ses capacités de dé-tassage conviennent parfaitement pour des bouteilles d'adoucisseur d'un diamètre pouvant atteindre 12''.

La vanne Fleck 5600 SXT est fabriquée par PENTAIR, leader mondial. Elle est d'une grande performance, robuste, et simple d'utilisation. Deux conceptions de corps de vanne en polymère renforcé de fibre, non corrosifs et résistants aux UV, sont proposées : l'un pour une régénération à co-courant et l'autre pour le contre-courant (ce qui s'applique à toute la famille des vannes 5600 - accès rapide à tous les composants internes). La vanne est d'usage intuitif, aisément programmable ; son concept modulaire simplifie son démontage et la maintenance.

CARACTERISTIQUES

• Longueur : 32 cm
• Largeur : 50 cm
• Hauteur : 114 cm
• Volume : 18 L
• Norme plomberie : ACS
• Garantie : 2 ans
• Connexion entrée / sortie : 3/4’’ BSP
• Débit en continu : 4,4 m3/h
• Débit de pointe : 5,8 m3/h
• Détassage maxi : 1,6 m3/h
• Alimentation électrique : 24V / 50 Hz
• Pression de service : 1,8 à 8 Bar
• Température de l'eau : 1°C à 43°C
• Régénération : Co-courant
• Compteur d'eau : 1 l/min - 57 l/min

AVANTAGES :

• Ecran de contrôle digital LCD
• Cycles de régénération réglables
• Choix du type régénération : immédiate ou différée
• Ecran de contrôle permettant de lire la capacité restante jusqu'à la prochaine régénération
• By pass inclus
• Flotteyr doucble sécurité inclus

Choisir le bon emplacement :

Pour commencer, il est essentiel de choisir avec soin l'emplacement idéal pour votre adoucisseur d'eau : optez pour un endroit sec et bien ventilé, à l'abri du gel, des rayons directs du soleil et de toute source de chaleur excédant 30°C. Veillez à ce que le sol soit plat et propre, évitant ainsi les risques d'usure prématurée du bac à saumure causée par des éléments durs tels que des graviers ou des aspérités importantes.

Il est primordial que votre adoucisseur soit installé à proximité de l'arrivée d'eau principale de votre domicile, après le compteur d'eau et tout dispositif de régulation de pression éventuel, tout en étant à proximité d'un point d'évacuation et d'une source d'alimentation électrique (prise 230 V – 50 Hz).

Préparer l'installation :

1. Tout d'abord, veuillez couper l'arrivée d'eau générale de votre domicile. Placez-vous le plus près possible de cette arrivée, juste après le compteur d'eau et éventuellement le réducteur de pression, puis effectuez deux coupes dans votre conduite d'eau froide afin de raccorder les tuyaux d'entrée et de sortie de votre adoucisseur, en tenant compte des dimensions de votre appareil.
2. Assurez-vous de prévoir le raccordement à l'égout conformément à la réglementation en vigueur (en assurant une rupture de charge et en installant un siphon) et vérifiez qu'aucun reflux d'eau ne puisse se produire de l'égout vers l'adoucisseur d'eau.
3. Il est temps de connecter l'adoucisseur à votre arrivée d'eau.
4. Suivez ces étapes dans l'ordre suivant :

• Connectez les tuyaux d'entrée et de sortie.
• Attachez le tuyau de vidange avec le collier de serrage.
• Raccordez le tubing côté vanne et côté bac à sel.
• Fixez le tuyau de vidange (12/19 mm) au raccord d'évacuation de la vanne en utilisant un collier de serrage.
• Assurez-vous de laisser le bypass fermé et ouvrez l'arrivée d'eau pour purger la canalisation.

N'effectuez pas encore le branchement électrique de votre adoucisseur.

À ce stade, votre adoucisseur est installé et raccordé hydrauliquement, mais il n'est pas encore opérationnel. La prochaine étape consistera à mettre en service l'appareil

Première étape : Remplissage de l'appareil en eau

Commencez par ouvrir la vanne d'arrivée d'eau, puis ouvrez progressivement la vanne de sortie d'eau.

Deuxième étape : Alimentation électrique de l'appareil

Connectez votre adoucisseur à une prise électrique dédiée (230 V – 50 Hz). Il est possible que l'appareil effectue automatiquement un cycle pour revenir en position de service (attention : risque de coup de bélier). Dans tous les cas, assurez-vous d'attendre que l'appareil soit en position de service avant de continuer la configuration. L'affichage alternera entre l'heure actuelle et la capacité restante.

Troisième étape : Configuration de l'adoucisseur

La configuration de l'adoucisseur nécessite une attention particulière et doit être suivie dans l'ordre ci-dessous :

1. Réglez l'heure actuelle en utilisant les touches "Flèche haut" ou "Flèche bas", puis validez avec la touche "Régénération" représentée par un carré avec quatre flèches.
2. Lancez une régénération manuelle en appuyant sur la touche "Régénération" pendant 5 secondes.
3. Laissez la vanne passer au cycle 1 appelé "Détassage" : l'eau doit couler fortement par le tuyau de vidange pendant 3 minutes pour purger l'air du réservoir sous pression.
4. Appuyez de nouveau sur la touche "Régénération" et laissez la vanne passer au cycle 2 appelé "Aspiration/Rinçage lent" : l'eau doit couler faiblement par le tuyau de vidange, vérifiez qu'il n'y a pas de reflux d'eau vers le bac à saumure.
5. Appuyez une troisième fois sur la touche "Régénération" et laissez la vanne passer au cycle 3 appelé "Rinçage rapide" : l'eau doit couler à nouveau fortement par le tuyau de vidange, laissez-la couler jusqu'à ce qu'elle soit claire.
6. Appuyez une quatrième fois sur la touche "Régénération" et laissez la vanne passer au cycle 4 appelé "Renvoi d'eau" : l'eau doit cesser de couler par le tuyau de vidange et le bac à saumure doit commencer à se remplir. Effectuez un test du flotteur de sécurité : soulevez le flotteur pour arrêter le renvoi d'eau, vérifiez les étanchéités et relâchez le flotteur. Un léger claquement dans la vanne de contrôle indique la fin du renvoi d'eau. La vanne revient en position de service.
7. Contrôlez la dureté de l'eau brute à l'aide de la trousse CONTROL-TH. Le TH doit être de 0°f.
8. Programmez votre adoucisseur en maintenant les touches "Flèche haut" et "Flèche bas" enfoncées pendant 5 secondes. Utilisez la touche "Régénération" pour passer d'un paramètre à un autre et les touches "Flèche haut" et "Flèche bas" pour ajuster les valeurs.

• DO (Day Override) = Forçage calendaire : par défaut, la régénération est programmée tous les 7 jours (ne pas dépasser 14 jours) – Paramétrable
• RT (Regeneration Time) = Heure de régénération : par défaut, la régénération est programmée à 2 heures du matin – Paramétrable
• H (Hardness) = Dureté de l'eau : indiquez la dureté de l'eau brute mesurée avant la mise en service – Paramétrable
• SF (Safety Factor) = Facteur de sécurité : ne pas modifier

Appuyez une dernière fois sur la touche "Régénération".

Une fois cela fait, ajoutez du sel dans le bac à sel.

Réglez la dureté résiduelle en utilisant la vis du mitigeur située sur le côté de la vanne de contrôle (attention, cette vis possède un pas inversé). Fermez la vis du mitigeur et vidangez suffisamment d'eau par un robinet proche pour évacuer l'eau non traitée et effectuer une analyse TH à l'aide de la trousse CONTROL-TH. L'eau traitée doit être entièrement adoucie et présenter un TH entre 0 et 2°f. Pour maintenir une dureté résiduelle (par exemple 7°f), ouvrez légèrement la vis du mitigeur (1/3 à 1/2 de tour) et répétez l'analyse TH. Ajustez le serrage de la vis en fonction du résultat obtenu.
